Generalidades
Proporcionam uma boa iluminação, durante bastante tempo e com um consumo muito baixo.
Relativamente às lâmpadas de incandescência, as fluorescentes produzem uma intensidade de luz equivalente, consumindo cerca de 1/5 de energia. Embora representem um custo superior no equipamento, revelam-se mais eficientes, pois são mais económicas e têm um período de vida muito mais longo.
As lâmpadas fluorescentes variam de potência conforme a dimensão que apresentam.
Quanto maior for a lâmpada, mais potente é (consultar quadro).
Estes equipamentos são compostos por:
- Suporte
- Arrancador
- Suporte do arrancador
- Balastro
- Lâmpada
Descrição dos componentes (Fig. 1)
- Suporte - Faz a conexão entre a lâmpada e o restante equipamento elétrico
- Arrancador - Faz acender a lâmpada, constituído por (Fig 2):
- Contacto de bimetal
- Bulbo de gás inerte
- Elétrodo fixo
- Contactos
- Suporte do arrancador - Faz chegar corrente elétrica ao arrancador.
- Balastro - Aquece os eletródios, controla a voltagem para acender o arco e limita a intensidade da corrente para evitar danificar o equipamento. Os balastros variam conforme o número de lâmpadas que suportam.
- Lâmpada - constituída pelos seguintes elementos (Fig. 3):
- Pinos de contacto
- Mercúrio e argónio no interior do tubo
- Tubo revestido no interior por material fosforescente
- Filamento emissor de eletrões
Ligações
(Fig.4)
Normalmente, quando adquirimos um equipamento de lâmpadas fluorescentes, este já é fornecido com todos os componentes necessários ao funcionamento do mesmo. De qualquer forma, pode, por vezes não estarem feitas as ligações.
Para fazer as ligações a uma lâmpada fluorescente, deverá proceder da seguinte maneira:
- Ligar a fase diretamente ao balastro
- Ligar o neutro ao suporte de lâmpada
- Do suporte de lâmpada sai um cabo que liga ao suporte do arrancador
- Do suporte do arrancador sai um cabo que liga ao outro suporte de lâmpada
- Deste último suporte sai um cabo que liga ao balastro
- O cabo de terra deverá ser conectado a uma parte metálica, não eléctrica do equipamento
- O arrancador deverá ser conectado ao suporte do mesmo, enroscando até que fique fixo

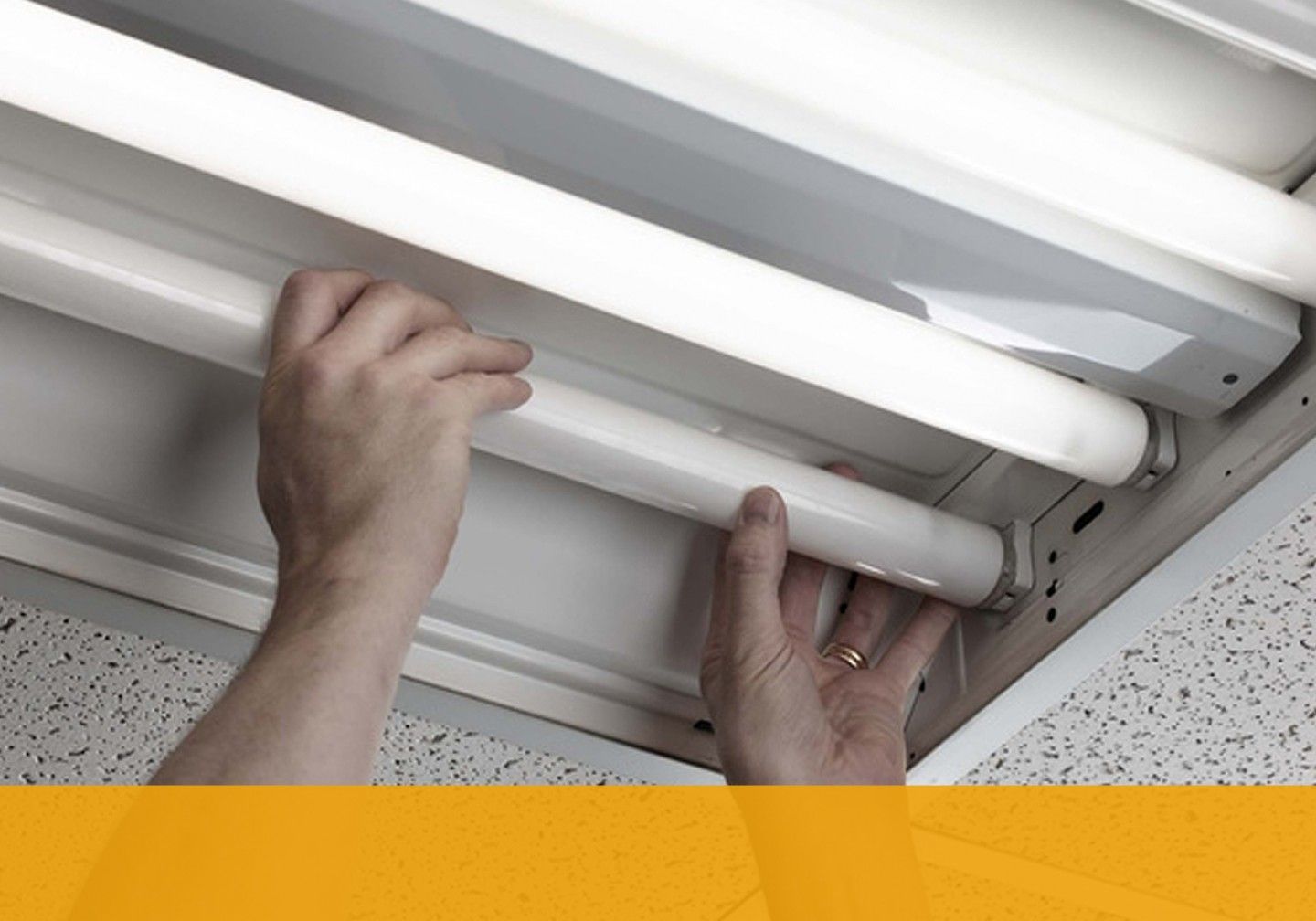

- A lâmpada deverá ser introduzida nos suportes, com os pinos de contacto na vertical e depois rodada 90° até prender.
Aplicação do equipamento
Antes de dar início ao trabalho e por questões de segurança, aconselhamos a desligar o quadro elétrico.
Para prender o equipamento ao teto ou à parede, deverá fazer marcação do local onde irá fazer os furos, furar e colocar buchas para que a fixação seja firme. (Fig. 5)
Depois de furar e aplicar as buchas, fixe o equipamento com parafusos. Os parafusos deverão ter cabeça larga, sempre mais larga que o diâmetro dos furos da armação. Aperte os parafusos com chave própria. (Fig. 6)
Coloque a tampa da estrutura elétrica. De seguida, coloque a lâmpada cuidadosamente para não partir, e por fim o revestimento exterior, que pode ser de vidro, plástico, acrílico, etc. (Fig.7)
IMPORTANTE: Os gases que existem no interior da lâmpada são tóxicos. Manuseie a lâmpada sempre com cuidado para não partir.
Caixa de Ferramentas
- Busca-polos
- Chave de parafusos
- Berbequim
- Lápis
- Fita métrica
